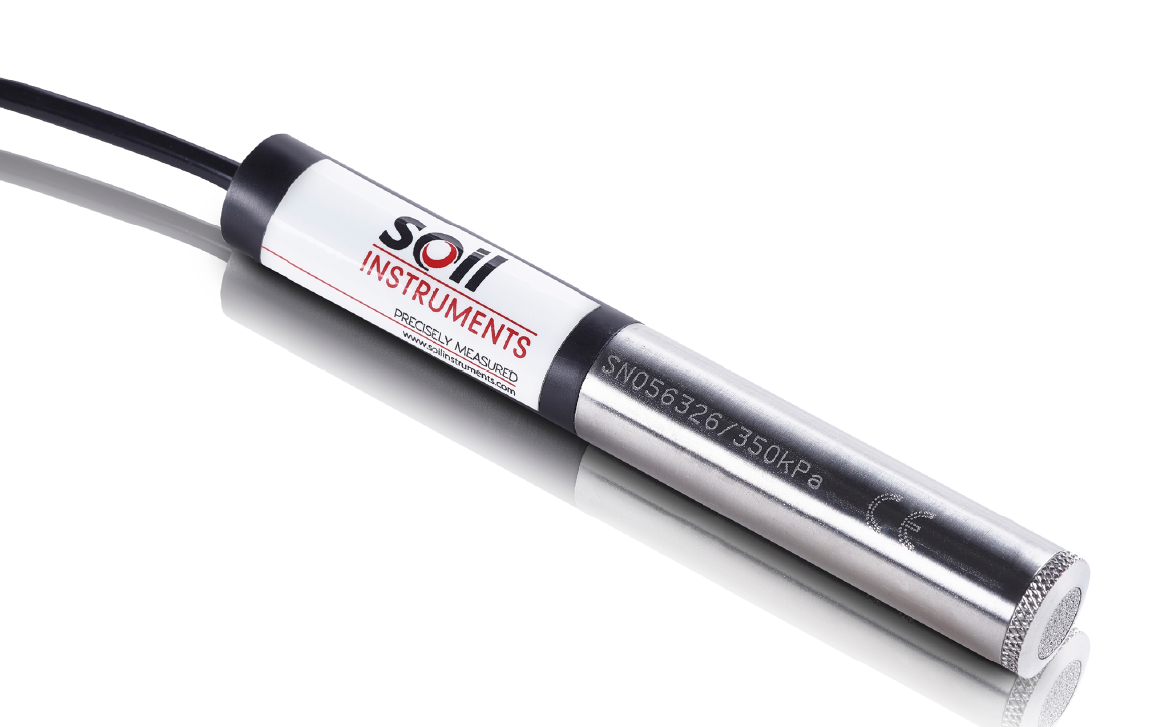

КОМПАКТНЫЙ СТРУННЫЙ ПЬЕЗОМЕТР
Компактный струнный пьезометр обеспечивает точное измерение порового давления воды.
Датчик рассчитан на работу в диапазоне давлений от 0 до 1000 кПа. Предусмотрен ограничитель перенапряжения для защиты от разряда молнии.
Пьезометр оснащен спеченным фильтром из нержавеющей стали с небольшим входом для воздуха.
Также имеет встроенный термистор для мониторинга температуры.
-
Небольшой диаметр
-
Встроенный струнный датчик
-
Встроенная термокомпенсация
-
Герметичный
-
В модуле датчика отсутствуют электронные компоненты
-
Оснащен термистором для мониторинга температуры
Между фиксированной и подвижной точками внутри датчика натянута струна из высокоуглеродистой стали.
Физические изменения, воспроизводимые датчиком, приводят к небольшим изменениям положения подвижной точки, что приводит к изменению натяжения струны.
Струна может быть возбуждена либо защипыванием, либо протягиванием через катушку, примыкающую к струне. Получаемая резонансная частота (которая зависит от натяжения струны) затем регистрируется той же катушкой. Показания могут отображаться на дисплее прибора или записываться с помощью оборудования для регистрации данных.
Технические характеристики
|
Датчик
|
|
Диапазон (кПа)
|
350 | 500 | 700 | 1000
|
|
Материал
|
Нержавеющая сталь/ПВХ
|
|
Точность
|
± 0,25 % полной шкалы
|
|
Линейность
|
± 0,5 % полной шкалы
|
|
Разрешение 1
|
0,025 % от полного масштаба (минимум)
|
|
За пределы диапазона
|
200% от полной шкалы
|
|
Смещение диафрагмы
|
< 0,001 см 3
|
|
Диаметр
|
19 мм
|
|
Вес (без кабеля и фильтра)
|
150 г
|
|
Температурный диапазон
|
от -10° до +60 °C
|
|
Метод возбуждения
|
Щипание и колебание
|
|
Герметизация
|
|
Датчик
|
Сварка
|
|
Пьезометр
|
Герметик/уплотнительное кольцо
|
|
Термистор
|
|
Тип
|
NTC 3 кОм
|
|
Точность
|
0,5 °C
|
|
Разрешение 1
|
0,1 °C
|
|
|
|
Фильтр
|
Проницаемость
|
|
Нержавеющая сталь
|
50 микрон
|
|
Кабель (с термистором)
|
|
Тип
|
Четырехжильный армированный с внешней полиуретановой оболочкой
|
|
Диаметр
|
5 мм
|
|
Вес/м
|
26 г
|
Особенности и преимущества
-
Точный, повторяемые показания по всей длине кабеля;
-
Быстрая ответная реакция на изменения в давлении;
-
Ограничитель перенапряжения защищает от электрических повреждений;
-
Прочный, экранированный и гибкий соединительный кабель.
Области применения
Пьезометры применяются для геотехнического и гидрологического мониторинга. Они устанавливаются в скважинах, материале для засыпки или открытых скважинах для измерения уровня воды или порового давления, давая возможность инженерам проверить расчетные допущения и контролировать размещение засыпного материала.
Области применения:
-
Мониторинг вонодоносных горизонтов
-
Мониторинг влияния приливов/отливов на прибрежную почву
-
Насыпи
-
Участки, подверженные оползням
-
Водоотливы
-
Отстойник для хвостов
-
Опытная откачка
-
Мониторинг утечки
-
Контроль засыпки
Дополнительная информация
Эксплуатация
Конструкция компактного струнного пьезометра обеспечивает точное измерение порового давления воды.
Наконечник пьезометра имеет встроенный пористый фильтр, включающий струнный датчик давления мембранного типа. Датчик подключается к считывателю, терминалу или регистратору данных с помощью кабеля.
Считыватель отображает либо в единицах измерения, основанных на частоте, либо в инженерных единицах, введенных с помощью коэффициента калибровки прибора.
|
Информация для заказа
|
|
Струнный пьезометр со спеченным фильтром из нержавеющей стали
Спеченный фильтр из нержавеющей стали (50 микрон) с низким сопротивлением воздухозабору
|
|
W16-35-LAE-T
|
Диапазон давления 350 кПа с термистором - фильтр с низким сопротивлением воздухозабору
|
|
W16-50-LAE-T
|
Диапазон давления 500 кПа с термистором - фильтр с низким сопротивлением воздухозабору
|
|
W16-70-LAE-T
|
Диапазон давления 700 кПа с термистором - фильтр с низким сопротивлением воздухозабору
|
|
W16-100-LAE-T
|
Диапазон давления 1000 кПа с термистором - фильтр с низким сопротивлением воздухозабору
|
|
Соединительный кабель и фитинги
|
|
CA-3.1-4-IC
|
4-х жильный кабель прибора, 7/0.20; экранированный, цена за метр, полиуретановая оболочка
|
|
CA-4.1
|
Комплект для герметизации швов
|
|
Руководство по эксплуатации
|
|
MAN-253
|
Компактный струнный пьезометр
|
